- Productbeschrijving

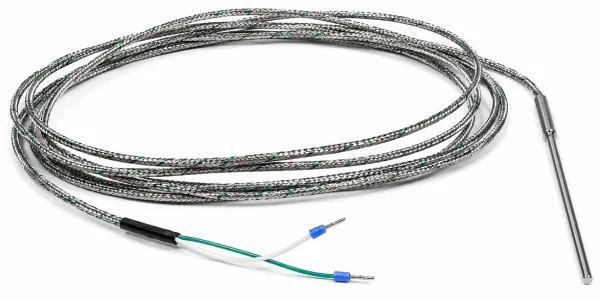

Uitlaatgastemperatuursensor (EGT) type K - 3mm INCONEL
Deze thermokoppelsensor met industriële mantel van het type K is speciaal ontworpen voor zeer nauwkeurige meting van de uitlaatgastemperatuur in systemen die onderhevig zijn aan hoge thermische en mechanische belastingen. Door gebruik te maken van een nikkel-chroom-nikkellegering en een INCONEL mantel garandeert de component een uitstekende oxidatieweerstand en mechanische sterkte bij bedrijfstemperaturen tot 1200°C.
In tegenstelling tot sensoren met kabels met een siliconen mantel (thermische limiet bij 200°C), heeft deze versie een 3 meter lange glasvezelisolatie die permanent is ontworpen voor omgevingstemperaturen tot 400°C in het gebied dicht bij de motor. De diameter van 3 mm biedt een optimale balans tussen een lage thermische halfwaardetijd (responsgedrag) en een hoge structurele stabiliteit tegen hoogfrequente trillingen en pulserende drukveranderingen in het uitlaatspruitstuk.
Technische gegevens:
| Parameters | Specificatie |
| Sensor-element | NiCr-Ni (type K) volgens DIN EN 60584 |
| Meetbereik | -200°C tot +1200°C |
| Afmetingen sensorbuis | 3,0 mm x 100 mm |
| Materiaal mantel | INCONEL (superlegering op basis van nikkel-chroom bij hoge temperatuur) |
| Buigbaarheid | Flexibel, minimale buigradius: 15 mm |
| Aansluitkabel | Glasvezelkabel van 3,0 m met roestvrijstalen omvlechting (kan worden ingekort) |
| Temperatuurbestendige kabel | Max. 400°C |
| Gewicht (incl. kabel) | 170 g |
| Compatibele montage | Geschikt voor gestandaardiseerde 3mm knelfittingen |
Ontwerp- en veiligheidsinstructies:
Installatiediepte: De maximale onderdompelingsdiepte van de sensor in de uitlaatgasstroom is 10 mm, om de stromingsweerstand en hefboomeffecten bij trillingen te minimaliseren.
Signaalverlenging: De aansluitkabel mag alleen worden verlengd met behulp van gespecificeerde thermokoppelconnectoren (type K) om meetfouten door externe thermo-elektrische spanningen te voorkomen.
Installatie: Voor installatie is gekwalificeerd vakpersoneel nodig (naleving van de aanhaalmomenten op de compressiefitting).
Leveringsomvang:
1x uitlaatgastemperatuursensor type K (Ø 3mm, materiaal INCONEL)
Permanent bevestigde glasvezelkabel van 3 m (compatibel met thermokoppels)
Geschikt voor:
Alle voertuigen met turbolading: Universeel toepasbaar voor benzinemotoren met turbolading (bijv. TFSI, TSI, 1.8T) en dieselmotoren (TDI) voor het bewaken van de thermische belastingslimiet van de turbolader.
Toepassingen met hoge uitlaatspruitstuk omgevingstemperaturen: Speciaal voor motorcompartimenten en conversies waarbij de stralingswarmte in het gebied van het uitlaatspruitstuk de thermische belastbaarheid van standaard siliconenkabels overschrijdt.
Uitgebreide installatieposities: De royale kabellengte van 3 meter maakt een directe, ononderbroken route mogelijk van de motorruimte naar de displayinstrumenten in de A-stijl of middenconsole.
Compatibele meetsystemen: Als OEM-reserveonderdeel of upgrade voor alle gangbare EGT-indicatoren en dataloggers met type K-ingang en 3 mm snijring of compressiefitting.
